摘  要： 在vxWorks嵌入式實時操作系統下，硬件采用PC104,，實現了網絡和串口的主備份ADS-B地面站之間進行信息交互,，通過主、備份機器之間的心跳計數器完成主、備份機器之間的自動切換,，使得ADS-B地面站給監視終端的數據保持連續,，保證了管制員對目標的全天候?qū)崟r(shí)監控，確?？罩薪煌ǖ陌踩?。同時提供命令接口供用戶強制實現主、備機器的切換,，解決了空管設備的雙機熱備份之間的自動切換,。

　　關鍵詞： 實時操作系統；vxWorks,；ADS-B,；熱備份

0 引言

　　廣播式自動相關監視[1-7]（ADS-B）是基于GPS衛星定位和地/空數據鏈通信的航空器運行監視系統。ADS-B機載電子設備通過地-空/空-空數據鏈自動廣播飛機的呼號,、位置,、高度、速度和其他一些參數,。其他的飛機,、地面站、網關都可以通過數據鏈接收此數據,，并用于空中交通管理監視服務,、駕駛艙交通信息顯示（CDTI）等。ADS-B成功應用于無雷達地區的遠程航空器運行監視,，且與傳統雷達監視技術相比,，其技術具有使用成本低、精度誤差小,、數據更新率高以及監視能力強等明顯優勢,，對于高密度飛行區域的空中交通服務也有廣泛的應用前景，如場面監視等,。許多國家把它當作下一代監視技術的發展方向,。

　　vxWorks 是由美國WRS（Wind River Systems Inc.）公司開發的一套微內核、高可靠性,、可裁減的嵌入式實時操作系統,，為程序設計者提供了高效的實時任務調度、中斷管理,、實時的系統資源以及實時的任務間通信[1],。因此該操作系統已經廣泛地應用于航空、航天,、艦船,、通信,、醫療等關鍵領域。

　　ADS-B地面站作為航空的監視設備,，為了確保管制員能實時地監視飛機,，設備的實時性和穩定性必須滿足民航的要求[6]。根據vxWorks實時操作系統的特性,，ADS-B地面站的數據處理系統是基于vxWorks操作系統開發的應用程序,，并采用雙機熱備份的方式來滿足對ADS-B數據的實時處理。本文對雙機熱備份的自動切換提出了一種解決方案,。

1 ADS-B地面站的熱備份構架

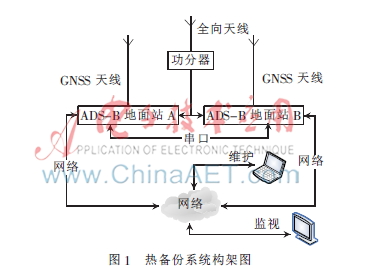

　　所謂雙機熱備份就是一臺ADS-B地面站為工作機,，另一臺ADS-B地面站為備份機，在系統正常情況下,，工作機為監視終端提供ADS-B數據,，備份機監視工作機的運行情況，同時也監視自己是否正常,，當備份機因某種原因出現異常時,，備份機主動向工作機、監視終端和維護終端發出故障信息,，告知維護人員及時處理地面站的故障,，確保下一次切換的可靠性。當工作機出現異常時,，發命令給備份機,，使備份機切換為工作機，保證ADS-B數據能夠不間斷地向監視終端發送,。同時也把故障的信息發送到監視終端,，告知維護人員及時處理地面站的故障。熱備份系統構架如圖1所示,。

　　圖1呈現了ADS-B地面站雙機熱備份的整個系統設計方式,，為了確保自動切換可靠性,，設計的過程中采用了雙通道的自動切換信息交互,，即串口和網絡。為了確保主,、備份機器之間信息交換通道的暢通性,，主、備份機器在信息交互通道之間啟用了心跳包來確認通道是否暢通,，并把通道失效的消息發送給監視和維護終端,。當整個系統運行正常后，地面站和監視終端之間也有相互的網絡監視功能,，實時監視地面站和監視終端以及監視終端到網絡的狀態,。

2 系統實現

　　2.1 程序設計流程

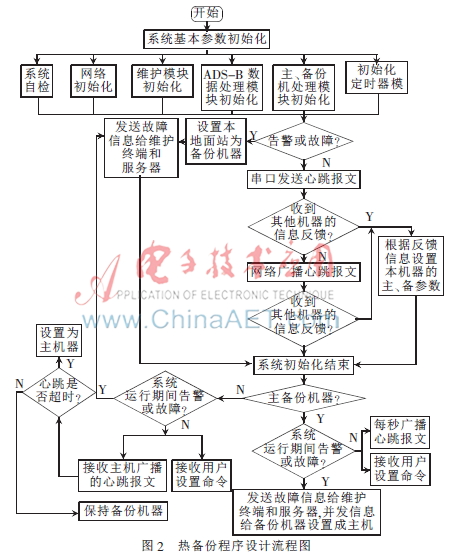

　　系統初始化時,，發起了主、備份機器之間的網絡和串口的心跳報文接收處理任務,，系統初始化完畢后,，如果沒有異常，本機先采用串口的方式在定時器模塊中發送主,、備份機器之間的心跳報文,，如果串口任務接收到其他機器的反饋信息，則根據信息的內容設置本機的主,、備份參數,；如果在一定周期內串口任務沒有收到其他機器的反饋信息，本機器就采用網絡的方式繼續廣播主,、備份機器之間的心跳報文,，如果網絡任務在一定的周期內沒有接收到其他機器反饋的信息，就設置本機器為主,，由于沒有獲得其他機器反饋的信息,，本機器作為主機時，將采用串口的方式廣播主,、備份機器之間的心跳包,。本機初始化完畢后，在系統運行的期間,，系統實時地監視本機的運行情況,，同時響應用戶設置主、備份機器的命令,。程序流程如圖2所示,。

　　2.2 信息交互協議設計

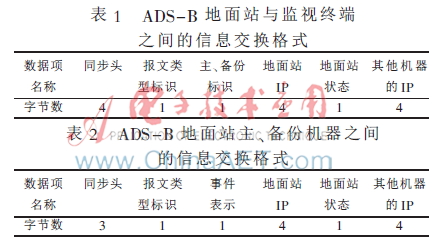

　　為了使ADS-B地面站主、備機器以及ADS-B地面站與監視終端之間交互的信息的一致性和可靠性,，本文設計了ADS-B地面站主,、備份機器以及ADS-B地面站與監視終端的信息交換格式，方便了信息的編解碼,，有利于程序設計的獨立性和模塊化,。信息格式如表1和表2所示。

3 應用和驗證

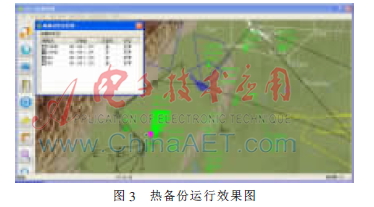

　　雙機熱備份是民航使用設備的規范要求[6],，因此在設計民航使用的設備時,，都必須考慮到雙機熱備份的設計方案，同時設計的方案必須滿足民航規范的性能要求,。因此,，本設計方案應用在數據鏈UAT和1090ES的ADS-B地面站設計中，而且數據鏈UAT的ADS-B地面站在飛行學院成功地使用了6年左右,，該設計經過了實踐的驗證,，滿足民航的設備使用規范要求,。同時，該設計在數據鏈1090ES的ADS-B地面站設計中的應用通過了民航使用設備的規范要求測試,，在申請獲取整套1090ES地面站設備的使用許可證,。而且該設計方案的響應時間在自動切換時不高于5 s，用戶命令切換時不高于1 s,，驗證結果如圖3所示,。圖3表明可以通過監視終端來對地面站進行主、備份切換,，同時也可以監視地面站的運行狀態,，并給用戶提供告警顯示。

4 結論

　　采用vxWorks操作系統的任務調度方式,，系統設計的過程中充分考慮了任務的優先級設置處理,，通過Tornado集成開發平臺的仿真和工程應用的測試，使主,、備份機器的處理任務能實時自動切換,，同時能響應用戶外部命令的設置處理。系統運行的過程中,，實時監視主,、備份機器之間的異常和心跳報文通道的暢通情況，使異常處理信息的交互通道可得,，確保主,、備份機器切換命令的可靠性以及實時性，從而保證了ADS-B地面站到監視終端的數據的連續性和穩定性,，提高了管制員指揮飛機的安全性,。

參考文獻

　　[1] 孔祥營，柏桂枝.嵌入式實時操作系統vxWorks及其開發環境Tornado[M].北京：中國電力出版社,，2002.

　　[2] SC-186,， RTCA DO-282A. Minimum operational performance standards for universal access transceiver（UAT） automatic dependent surveillance-broadcast （ADS-B）[S]. RTCA， Inc.,，2004.

　　[3] SC-186,， RTCA DO-282B. Minimum operational performance standards for universal access transceiver （UAT） automatic dependent surveillance-broadcast（ADS-B）[S]. RTCA， Inc.,，2009.

　　[4] SC-186,， RTCA DO-260A. Minimum operational performance standards for 1 090 MHz extended squitter automatic dependent surveillance-broadcast（ADS-B） and traffic information services-broadcast （TIS-B）[S]. RTCA， Inc.,，2006.

　　[5] SC-186， RTCA DO-260B. Minimum operational performance standards for 1 090 MHz extended squitter automatic dependent surveillance-broadcast（ADS-B） and traffic information services-broadcast （TIS-B）[S]. RTCA,， Inc.,，2009.

　　[6] 中國民用航空局.MH/T 4036-2012,，1 090 MHz擴展電文廣播式自動相關監視地面站（接收）設備測試要求[S].北京，2012.

　　[7] 李自俊.ADS-B廣播式自動相關監視原理及未來的發展和應用[J].中國民航飛行學院學報,，2008,，19（5）：11-14.
